Фундамент АБК (административно-бытовой корпус)

Данный стадия КЖ является продолжением общего проекта. То есть мной были разработаны предварительно рабочие чертежи КМ (КМД) Особенность проектирования — предварительно запланированная совместная работа стального каркаса и фундамента. А именно жёсткость обеспечена самим сооружением, а на фундамент АБК действуют только основная продольная нагрузка. Поперечное минимальное, а изгибающий момент нулевой. Подход связан плохой работой одиночнай сваи — податливая при нагружении моментом. Расчёт длины сваи выполнялся исходя из данных песка средней крупности, которую озвучил заказчик.

Контурная фундаментная балка в проекте предусмотрена конструктивно. В ней прямой надобности нет, принимается из соображения обеспечения заглубленного цоколя. Ну и в придачу дана типовая схема конструкции основания пола.

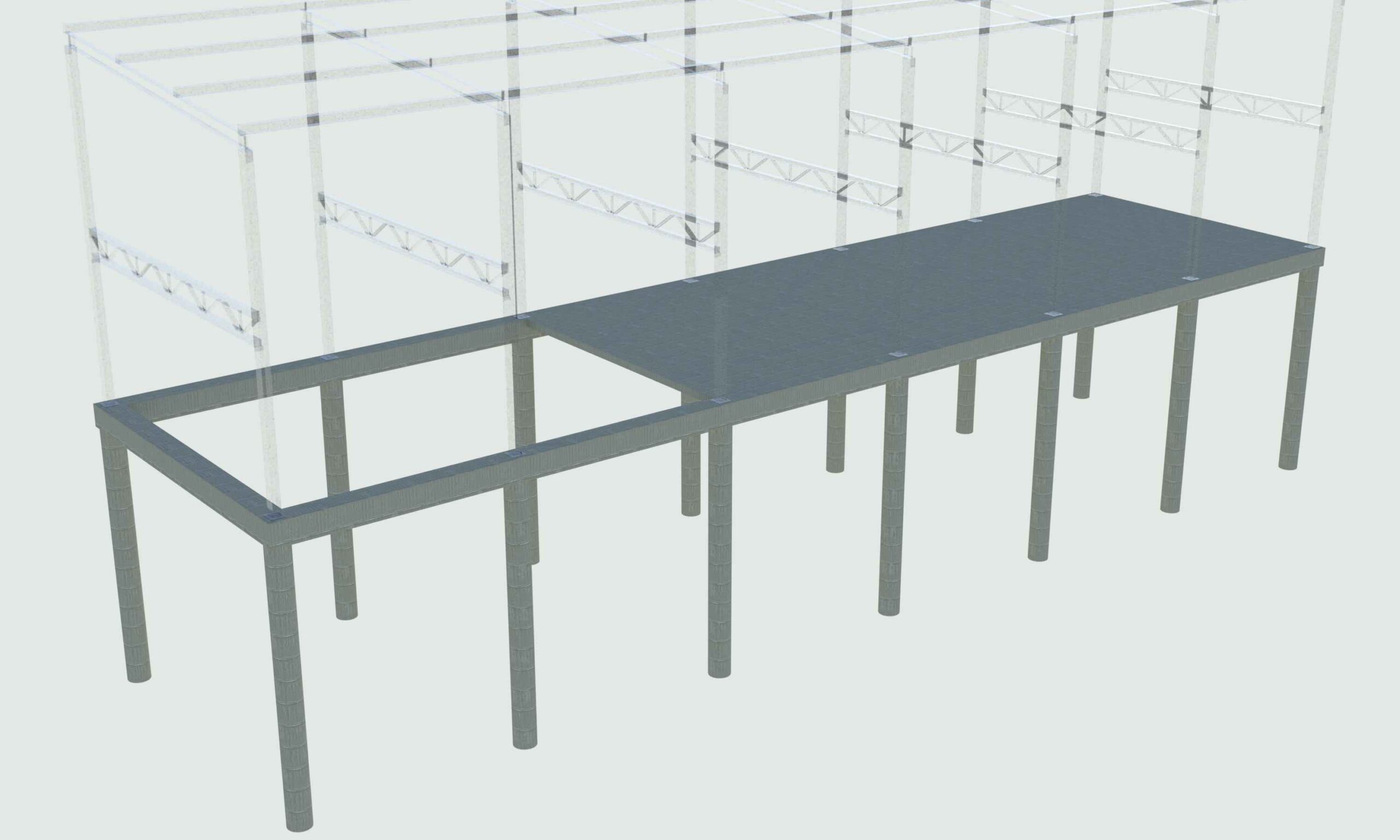

Чертежи КЖ фундамента АБК

Чертежи фундамента под АБК
