Фундамент для автосервиса

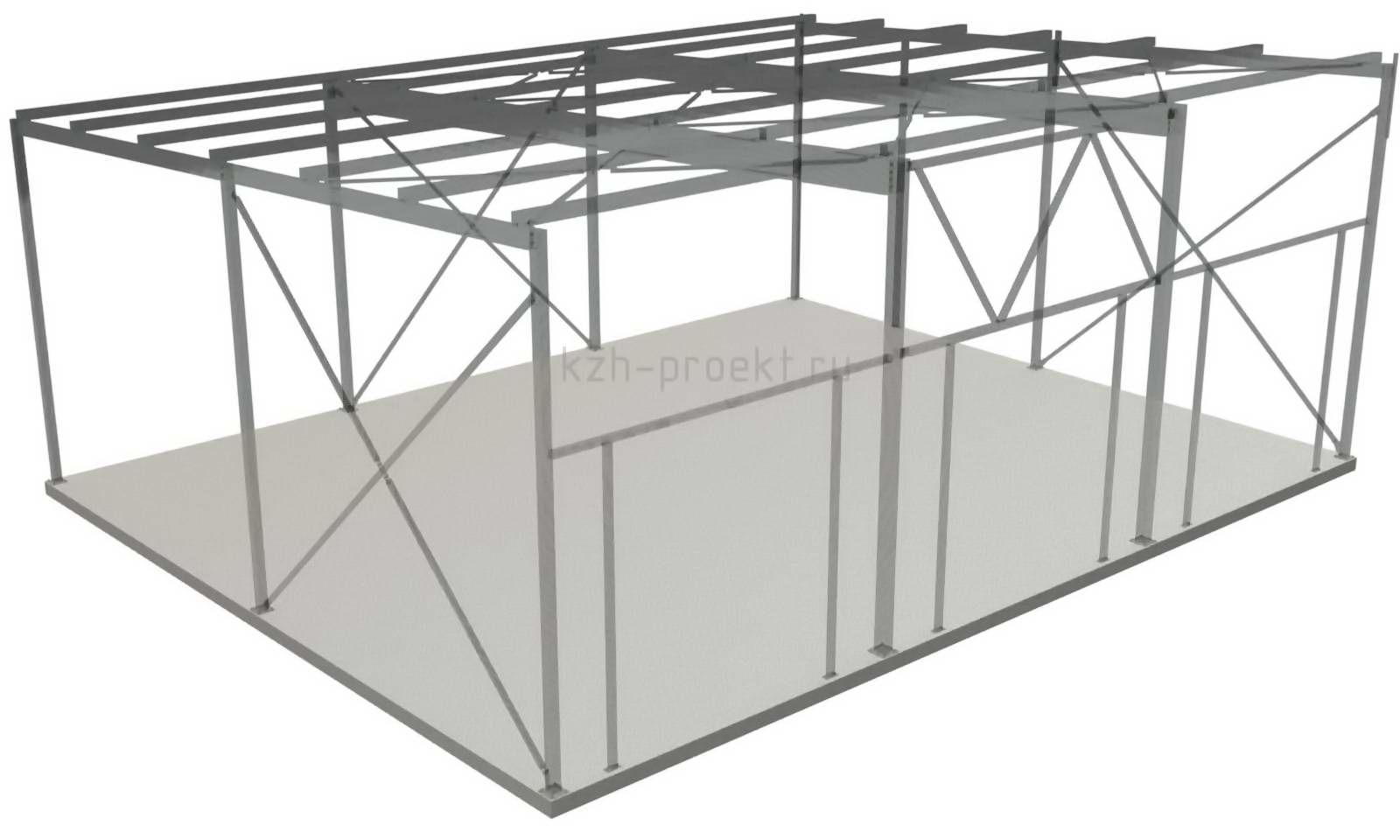

А начиналось с просьбы проконсультировать по вопросу проектирования ЛСТК конструкций. Конкуренты забирают у некой строительной фирмы заказы. После общения выяснилось что мы можем и из чёрного металла отлично работать. Прошло время и вот решил попробовать заказать пробный проекта КМД с фундаментом. То есть нужно было выполнить расчёты узлов и элементов и выпустить сразу деталировочные чертежи каркаса автосервиса. А для полного финиша просчитать фундамент для автосервиса и подготовить чертежи. Заказчик требовал выдать формальный отчёт с подбором арматуры и, следовательно можно его и выложить.

Чертежи фундамента автосервиса

Плитный фундамент, который выполняет роль пола. Особенность  в том что опираются точечно колонны каркаса на край. И как мы видим заложено соотвествующее усиление.  Нижнее армирование из диаметра 8мм вся сетка. А вот верхняя вертикальная толщиной 14мм, а горизонтальная — также 8мм. Ну вот так вот плита работает. Уверен без проекта заложили бы обе сетки как минимум из 10А400 и на этом всё. А мы же перераспределили для оптимальной работы. Так же приложили нагрузки от трёх подъёмников точечные нагрузки, который фундамент для автосервиса не почувствовал вовсе.

Чертежи фундамента сервиса для авто
Вид армирования Расход арматуры на м2
Верхнее 8,7
Нижнее 4,7
Конструктивная 0,83
Всего 14,2

Расчет армирования

Конструктивная схема плит на упругом основании. Для надёжности взял слабый сжимаемый грунт.

Расчет армирования фундамента
