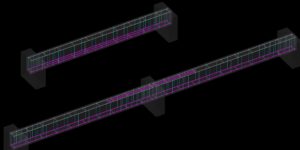

Армирование балки
Некоторые базовые правила армирования балки в монолитном исполнении. А именно прямоугольного сечения, которые могут встретиться в бытовых нуждах.
Сечение
Минимальную высоту сечения принимают 1/15 пролёта. А ширину равное 1/3-½ от высоты, а именно 100, 120 ,150 ,200, 250 и выше кратно 50мм
| Рекомендуемые размеры сечения прямоугольных балок | ||||||||
|---|---|---|---|---|---|---|---|---|
| Высота | ||||||||
| Ширина | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 |
| 150 | + | + | ||||||
| 200 | + | + | + | |||||
| 300 | + | + | + | |||||
| 400 | + | + | + | |||||
Бетон
В балках диаметр продольной арматуры не должен превышать:
В12,5: ∅16мм
В15-В25: ∅25мм
В30 и выше: ∅32мм
Арматура
В вязанных каркасов балок высотой более 400мм рекомендуется применять диаметр не менее 12мм
Армирование балок выполняют сварной и вязанной продольной и поперечной арматурой. Нижняя рабочая арматур количество и диаметр принимается по расчёту, а верхняя, конструктивно 25% от нижней (свободно-опёртая балка). Диаметр рабочей продольной арматуры с доведением до опоры должен быть не менее 10мм. В вязанных каркасов балок высотой более 400мм рекомендуется применять диаметр не менее 12мм. Рабочую арматуру применяется не более двух видов диаметров, стрежни большего сечения устанавливается в первом ряду. Размещение стержней последующего ряда над просветами предыдущего не разрешается.
Расстояние в свету должно быть более диаметра арматуры и не менее 25мм (для нижней арматуры) 30мм для верхней
Часть продольной арматуры (до 50%) можно обрывать.
| Максимальное количество арматуры в одном ряду в ж.б. балке | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ширина | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | |
| 150 | верхняя | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 |
| 150 | нижняя | 3 | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
| 200 | верхняя | 4 | 4 | 4 | 4 | 3 | 3 | 3 | 3 |
| 200 | нижняя | 5 | 4 | 4 | 4 | 4 | 3 | 3 | 3 |
| 300 | верхняя | — | — | 6 | 6 | 5 | 5 | 5 | 4 |
| 300 | нижняя | — | — | 7 | 6 | 6 | 5 | 5 | 5 |
| 400 | верхняя | — | — | — | — | 7 | 7 | 6 | 6 |
| 400 | нижняя | — | — | — | — | 8 | 8 | 7 | 6 |
