Подпорная стена применяется как правило в зданиях с крутой планировкой земельного участка ,который примыкает уже к существующей системе дорог. Те где между автотрассами, как пример, есть участочек, который хотя обустроить и вписать свое сооружение. При этом приходиться адаптировать здание. Как правило это при больших габариты объекта условно более 30м. При котором некоторая заметно возвышается над землей.
Подпорная стена
В монолитно исполнении применяется со строго вертикальными и горизонтальным плоскостями. В борном массовом производстве же применяются стенки и плиты, ради экономии бетона, а также улучшает характеристики взаимодействия с грунтом.
- Стана — воспринимает боковое давление от грунта и нагрузки на нем. Принцип работы изогнутая консольная балка. Габариты ее определяются из жесткостных соображений 200-300мм. Я к примеру не допуская арматуры более 16, значит пора увеличивать толщину.
- Плита — воспринимает момент и передает давление на основание, воспринимает трение на сдвиг — грунт. Толщина на практике всегда закладывают 300мм этого хватает.

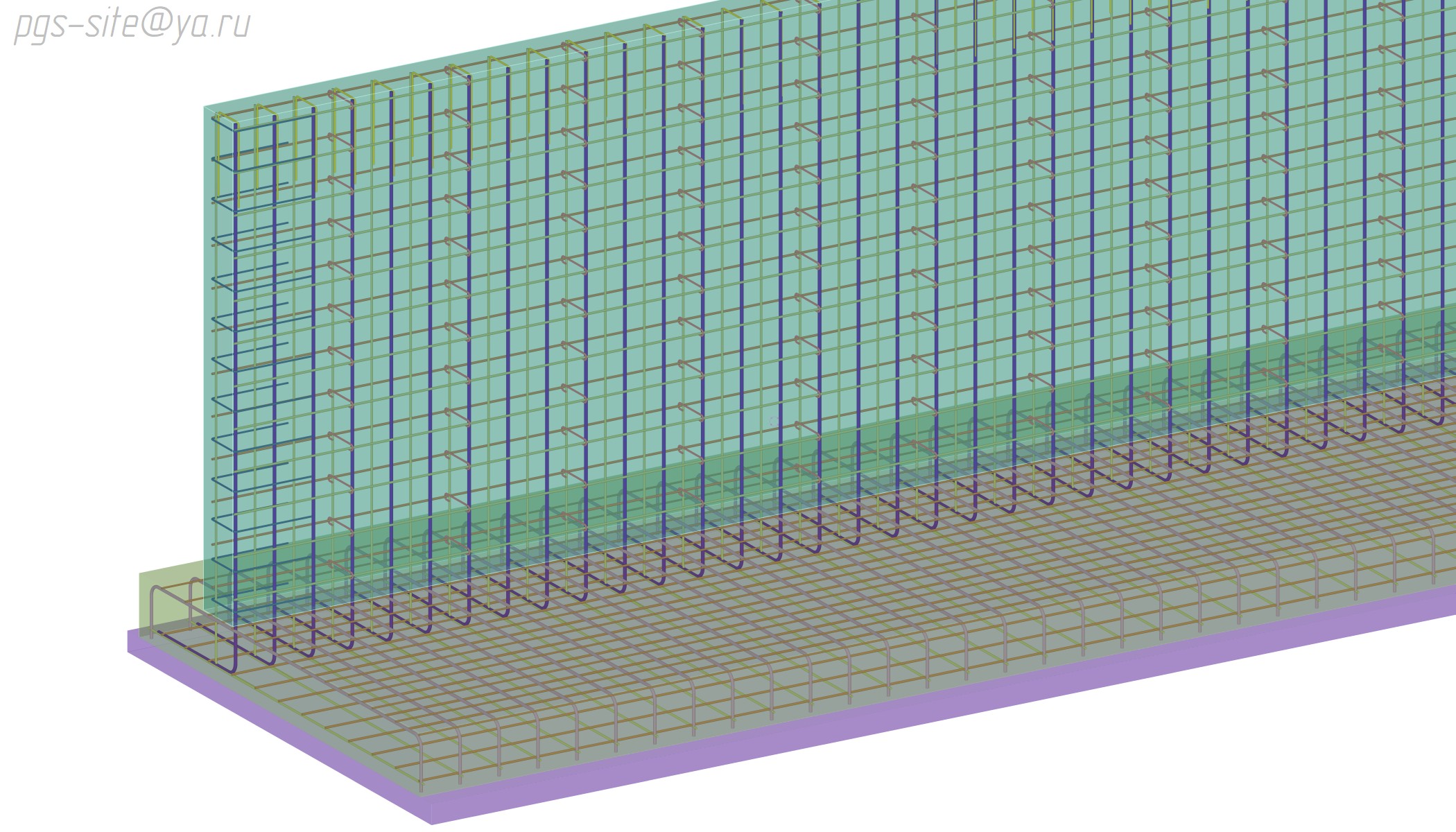

Основы армирования подпорной стены:
Шаг всех элементов не более 200мм. Защитный слой более 20мм, кроме подошвы — 40мм.
- Сетка плитной части — Верхняя поперечная, и часть нижней поперечной — рабочая арматура, подбирается по расчету. Горизонтальные — конструктивные ⌀10А240.
- Армирование стены — вертикальные внутренние стержни, грань соприкасающиеся с грунтом, являются основными рабочими (по подбору). Они анкеруются длиной проверяемым по формулам, в плиту. Все остальные три направления можно принять ⌀8-10А240.
- Хомуты стенки — ⌀4-6А240 препятствующий выпучиванию наружной вертикальной арматуры. Принимается из конструктивных соображение с шагом 400 или 600мм (в зависимости от диаметра наружной арматуры) в шахтном порядке (в разбежку).
- «Лягушка» — изогнутый стержень ⌀8-10 А240, необходим технологически чтобы удержать верхнюю сетку — шаг 600-800 в разбежку.
- «Пэшки» — П-образная деталь ⌀8А240, которая располагается по торцам.
