Здесь приведу примеры армирования основных видов фундамента с учтем требования строительных норм и правил. Опишу основные требования и пояснения, на что обратить внимание при проектировании железобетонных конструкций. Бетон во всех случаях применяется не менее В20.
Столбчатый ф-т
Начнем с самого распространенного для быстровозводимых здании из сэндвич панелей — это отдельностоящие фундаменты. Как вариант подтип стаканного типа которые применяются для жб колонн, но здесь их рассматривать не будет, потому что мне не приходилось еще с ними сталкиваться и этот вопрос с этим вопросом я не знакомился еще.

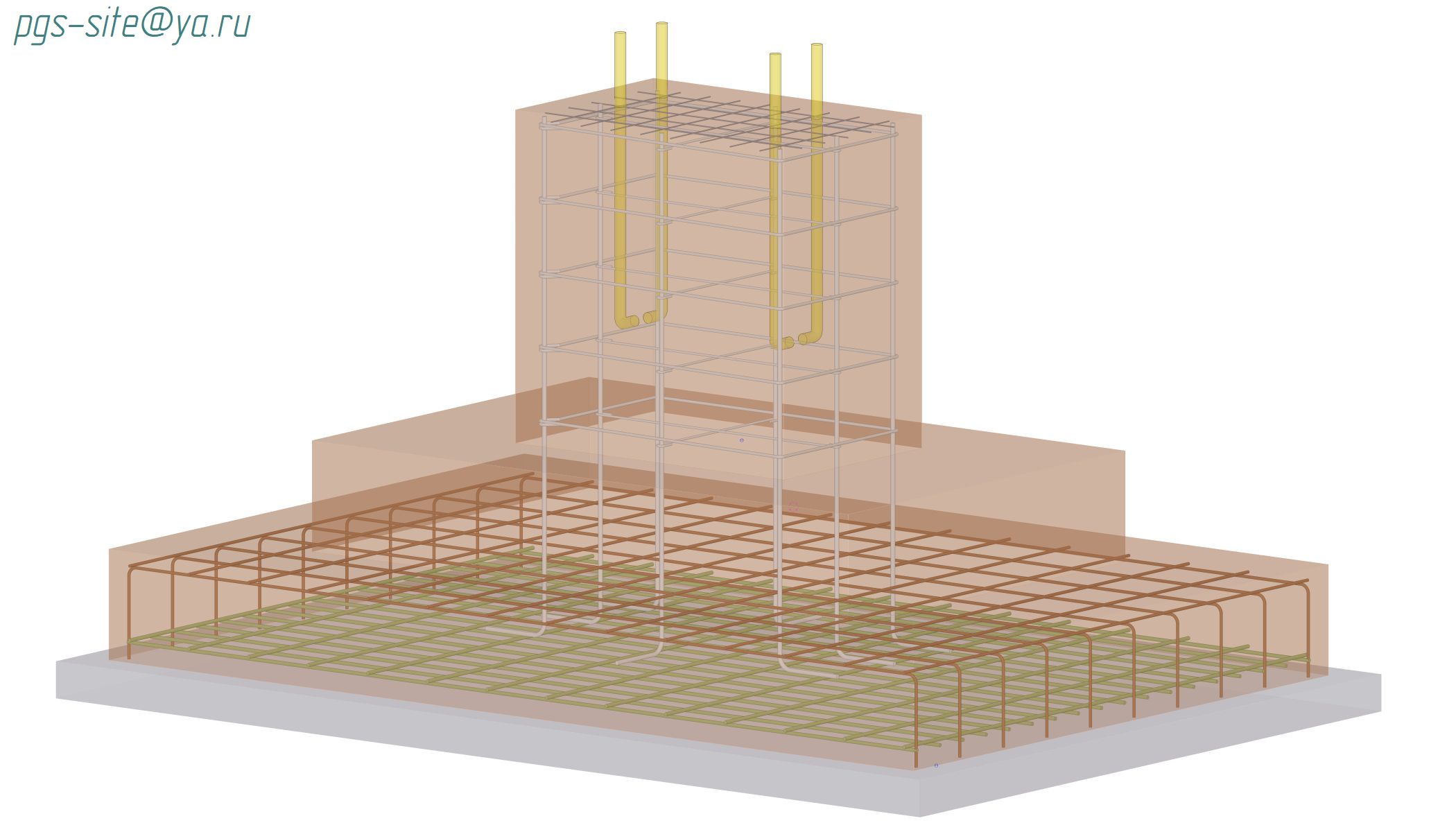

Отдельно-стоящий фундамент его части:
- Подколонная — воспринимает нагрузку от каркаса здания — основной принцип работы — это колонна. Габариты ее определяются из конструктивных соображений. Из раздела КМ мы берем привязку анкерных болтов, далее высчитываем минимальное требуемое расстояние от болта до края подколонника и определяем габариты, кратные 100мм.
- Плитная — передает давление на основание — грунт. Габариты ее в общем рассчитываются так что бы давление под ней было меньше несущей способности грунтов примерно 1,5кг/см²
Основные виды армирования:
- Сетка плитной части — диаметр и шаг определяется по расчету в программах, однако должны учитывать что диаметр не менее 10мм А400, а для габаритных более 12мм. Шаг стержней не более 200мм. Имеет защитный слой 40мм с дополнительной гидроизоляцией (как правило бетонная подготовка В7.5)
- Вертикальные стержни подколонника — она чаще имеет конструктивных характер и я количество и диаметр принимаю в зависимости от анкерных болтов — равнопрочные восприятия изгибающего момента. Применяются А400, А500, минимальный ⌀10
- Хомуты подколонника — Бывает общий хомут — если 4 стержня по углам. Если заложены промежуточные стержни — добавляются шпильки. Задача их удерживать вертикальную арматуру от выпучивания. Шаг по высоте принимаю 200-400мм. А240
- Сетка оголовка — при больших усилиях от колонны, необходимо конструктивно устанавливать горизонтальную сеточку (⌀4-6 А240 с ячейкой 50-100мм) чтобы бетон не расползался.
- Верхняя армировка подошвы — оно не указывается в рекомендациях, однако если учесть расчет отдельно-стоящего фундамента на комбинации с минимальной вертикальной составляющей, то может возникнуть отрыв подошвы (есть допуски по нему). Идем не это чтобы уменьшать объем бетона. Тогда получается появляется растянутая зона в плите и избежание возникновения трещи — закладываю конструктивную сеточку ⌀8А400
Плитный ф-т
По работе это плита перекрытия только работающая наоборот. Находит свое применение:
- В каркасах — когда шаг стоек частый и нерегулярный, при небольших усилиях в них.
- В частных домах под всеми стенами — также выполняет функцию основания пола
- В высотных зданиях, грунты среднего качества
Основные виды армирования:
- Нижнее — фоновая, обычно конструктивного характера, сетка 200×200, диаметр не менее⌀10А400
- Верхнее — армирование подбирается по расчету
- Усиление — под стенами и стойками, совместно с фоновой появляется расчетная локальное армирование фундамента
Ленточный ф-т
Применение находит под стенами подвала, под внутренними тяжелыми перегородками цехов
- Нижнее продольное — ⌀10А240
- Нижняя поперечная — по расчету не менее ⌀10А400 с шагом не более 200мм
